Les différentes technologies tactiles Inventée en 1963 par Douglas Engelbart, la souris est de nos jours le système de pointage le plus répandu. Elle est constitué d'un boîtier, de deux boutons et d'une molette ce qui en fait un système de pointage très simple à utiliser.Elle est connectée à l'ordinateur par un fil, ou bien elle utilise les infra-rouges ou les ondes radio.
Alors que certains systèmes de pointage donnent un pointage absolu (les écrans tactiles, par exemple), la souris détecte un déplacement. Il s'agit donc d'une position relative : par exemple, un mouvement de la souris vers la droite provoque un mouvement du pointeur à l'écran vers la droite, indépendamment de la position absolue de la souris sur l'écran. Si le pointeur se trouve déjà à droite de l'écran, un mouvement de la souris vers la droite n'aura aucun effet car le pointeur ne peut se mouvoir que dans un champ déterminé.
Pendant plusieurs décennies, les souris étaient des souris à boule. La friction de la boule contre la table permettait de détecter le mouvement du pointeur sur l'écran. Les souris à boules ont été majoritairement remplacées par les souris optiques qui nécessitent moins d'entretien.
La souris ne permettait au départ de fournir que deux informations de position (x et y). Ce dispositif ne convenait donc pas pour un déplacement spatial de précision exigeant trois coordonnées (x, y et z) quand ce n'était pas six (en y ajoutant les trois rotations). Pour cela les souris 3D ont été créées. Néanmoins, la molette de la souris permet de compenser en partie la troisième dimension qui lui manque.

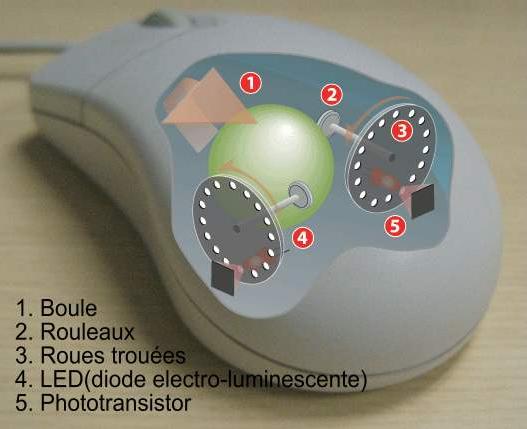

La souris mécanique comporte une bille sur laquelle tournent deux rouleaux. Ces rouleaux comportent chacun un disque cranté qui tourne entre une photodiode et une LED (Diode électroluminescente) laissant passer la lumière par séquence. Lorsque la lumière passe, la photodiode renvoie un bit (1), lorsqu'elle rencontre un obstacle, la photodiode renvoie un bit nul (0). A l'aide de ces informations, l'ordinateur peut connaître la position du curseur, voire sa vitesse.
Le principal inconvénient de la souris mécanique est le dépôt de poussières qui s'accumulent sur les rouleaux, modifiant aléatoirement le transfert des mouvements de la boule aux rouleaux.
En raison de ce phénomène, la plaque trouée supportant la boule dans la partie inférieure de la souris est démontable, permettant à l'utilisateur de nettoyer les rouleaux.
La souris optique possède un fonctionnement basé sur l'analyse de la surface sur laquelle elle se déplace. Ainsi une souris optique est constituée d'une LED, d'un système d'acquisition d'images et d'un processeur de signaux numériques.
La LED (rouge) est chargée d'éclairer la surface afin de permettre au système d'acquérir l'image de la surface. Le processeur de signaux numériques, par analyse des caractéristiques microscopiques de la surface, détermine le mouvement horizontal et vertical. On peut aussi remplacer la LED par un laser, plus puissant, pour obtenir une meilleure précision.
Les souris optiques fonctionnent sur toutes surfaces non parfaitement lisses ou bien possédant des dégradés de couleur, il faut éviter les supports réfléchissants (verre, plastique brillant, bois vernis…) ou trop sombres. Les avantages principaux de ce type de dispositif de pointage par rapport aux souris mécaniques sont notamment une précision accrue ainsi qu'un salissement moindre.

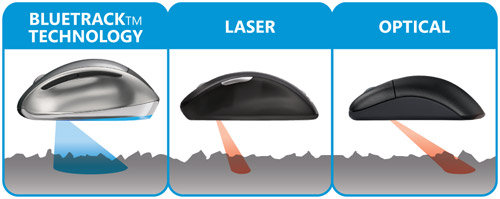

Une nouvelle technologie a fait son apparition en 2008. Il s'agit de la technologie appelée BlueTrack pour remplacer les souris qui utilisent les technologies laser, infrarouge et LED.
Les souris BlueTrack peuvent fonctionner sur presque tous les types de surfaces (par exemple, le granit, tapis, bois, etc.) sauf le verre clair et les miroirs. La LED utilisée par la technologie BlueTrack n'est plus rouge mais bleue car cette couleur est moins sensible à la poussière et aux taches que le rouge, elle permet une résolution plus élevés ce qui assure une meilleure précision sur les surfaces granuleuses. Enfin, le faisceau utilisé par cette technologie est quatre fois plus grand afin que la lumière couvre une surface plus grande, ce qui entraîne une meilleure réflexion et représentation de la surface du capteur.

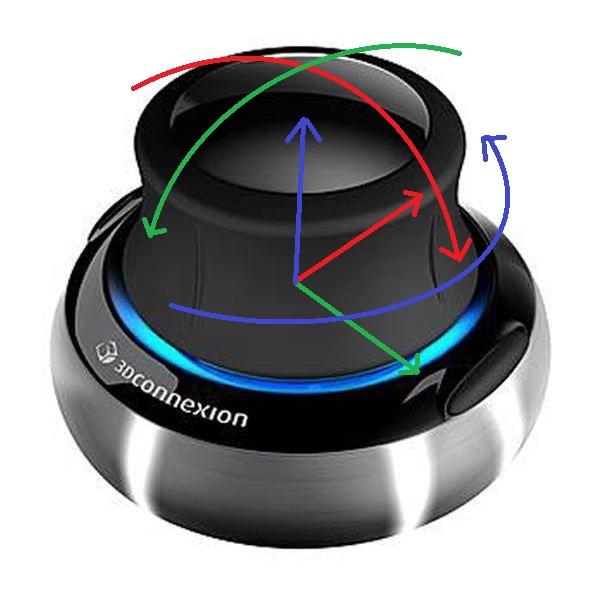

Une souris 3D est un dispositif de pointage avec six degrés de liberté. (trois de translation et trois de rotation. )
Le dispositif traduit une force et un couple, en une entrée à 6 dimensions. Comparée à la souris traditionnelle qui traduit un déplacement en entrée à deux dimensions, x et y, la souris 3D apporte la profondeur.
Il existe deux systèmes de souris 3D : ultrasonore et électromagnétique.
